Штампы на АВТОМАТ. Требования.

Требования к вырубным штампам на АВТОМАТ.

Требования будут касаться штампов, изготавливаемых для вырубного автоматического Пресса - HEIDELBERG EASYMATRIX 106 CS.

Формат Фанеры = 1056 х 758 мм

Формат фанеры всегда одинаков, независимо от того какого формата лист собираемся вырубать.

Клапан.

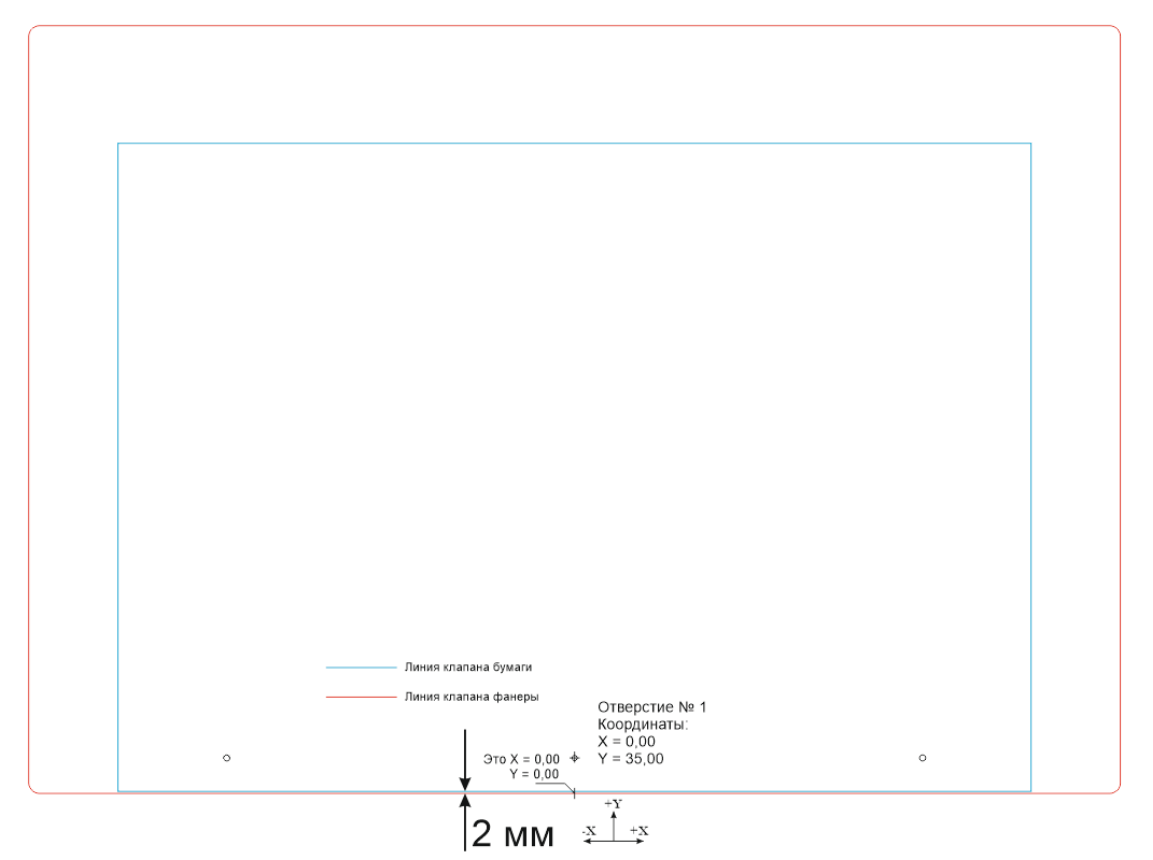

Минимальное расстояние от передней кромки фанеры до 1-го ножа = 15 мм

Передняя кромка листа (клапана листа) располагается от передней кромки штампа на расстоянии = 2 мм

Крепление штампа.

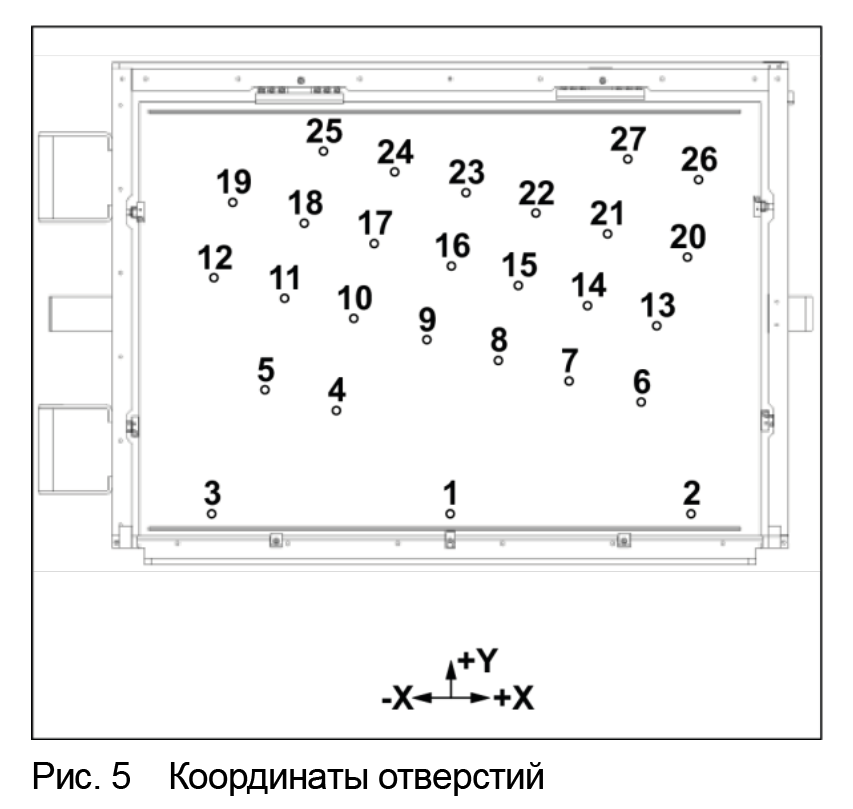

Обязательно на штампе должны присутствовать отверстия диаметром = 5 мм под забивную гайку М4 для крепления штампа на плите. Как на рисунке. Точное расположение отверстий - в Примере.

Файл с Примером можно скачать по ссылке в конце статьи.

Система быстрого позиционирования штампа

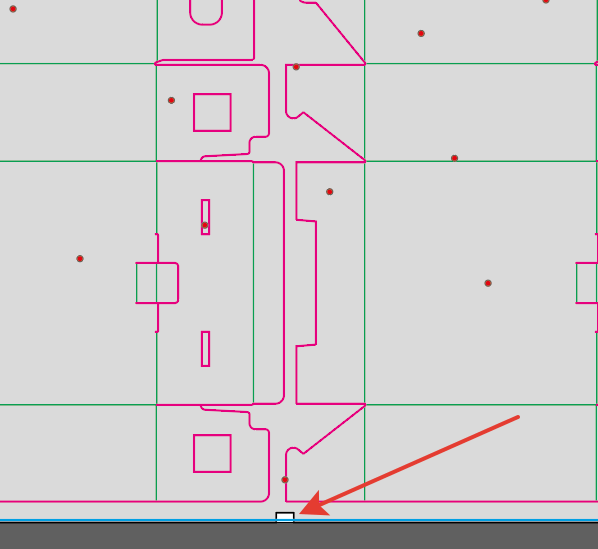

Также на фанере у передней кромки должен присутствовать вырез “center line” - для быстрого и правильного позиционирования штампа. Размер выреза 15х8 мм. На рис. указан стрелкой.

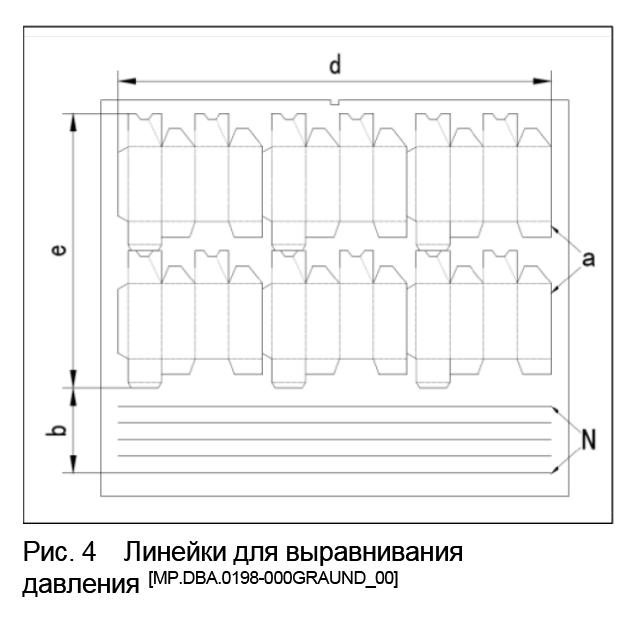

Компенсационные линейки.

Если вырубаем лист не максимального формата и ножи расположены не равномерно на листе, а только в передней или только в задней части листа, то ОБЯЗАТЕЛЬНО нужно на штамп добавить линейки для выравнивания давления на тигельной плите.

Расчет и количество линеек делают компании по изготовлению штампов самостоятельно. Нужно только предупредить их об этом.

Приправочный лист - Вместе со штампом нужно обязательно заказать кальку. Те кто делает штампы - знают что это такое.

Если штамп сложный...

Если на штампе расположено большое количество мелких коробочек, с большим количеством биговок,

или большое кол-во мелких элементов биговки, то вместе со штампом обязательно заказать контр матрицу из пертинакса.

Если вы все же решили самостоятельно заказать штамп для вырубки под автоматический высекальный пресс, то рекомендуем указать все вышеперечисленное в своем задании подрядчику. А именно.
